雷達流量計（流量流速水位一體機）

一、產品簡介

雷達流量計 （AN-HWRFR15型）采用先進的平面微波雷達技術，通過非接觸方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量，可用于河道、灌渠等場景的流量測量。該產品使用24GHz微波技術進行流速和水位測量，不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，不受污水腐蝕和泥沙影響，可全天候穩定工作。該產品還具有功耗低、體積小、安裝維護方便等特點，非常適合野外測量環境。

二、工作原理

雷達流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水斷面平均流速，再結合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

雷達流量計集成雷達水位計和雷達流速計，雷達水位計天線波束角為14×10°，雷達天線角度為14×32°，水位計照射水面時，照射區域類似一個圓，流速計照射水面時，照射區域類似一個橢圓區域，準確理解雷達波的照射范圍有助于選擇合適的地方安裝，避免一些容易被干擾的場景，如河流兩邊隨風擺動的樹枝。

三、優勢特點

非接觸式測量：不受溫濕度、壓力、風或其他環境條件以及污水腐蝕、泥沙等影響

多參數測量：適用于多種測量條件，可輸出流速、水位、流量等測量數據

標準通訊接口：可設定標準數據通訊接口RS485

高等級防護：IP68防護、防雷、防反接設計，適用于各種野外環境

低功耗設計：低功耗、高可靠性、免維護

自帶水位濾波算法：數據精確穩定，不受水面波動和漂浮物影響

四、技術參數

工作參數：

測速范圍：0.1～20m/s
測速精度：＜±0.01m/s或＜±1%
速度分辨力：0.001m/s
測距范圍：0.1～40m
水位精度等級：1級
水位分辨力：1mm
發射頻率：24.000～24.250GHz
通訊接口：支持1路RS485接口
通訊協議：MODBUS-RTU/自定義協議
啟動穩定時間應：≤5s
天線樣式：流速：14×32°，水位：14×10°
更新周期：1s
斷面設置：可通訊設置斷面類型及參數
方向配置：可配置流速儀監測方向為正向、負向或雙向
姿態監控及校正：可讀取流速儀俯仰角、橫滾角信息，自動校正流速數據
配置功能：支持通訊輸出頻率、采集次數功能，可實時分析設備工作狀態
供電電壓：DC10V～16V
功耗：12V供電時，正常工作平均電流：≤130mA，休眠時平均電流：≤6mA
防護等級：IP68
靜電放電抗擾度：3級
浪涌（沖擊）抗擾度：4級
水平校準器：水平泡直徑：≥25mm
外殼材料：不銹鋼材質
表面處理：靜電噴塑，顏色閃銀灰
流量計尺寸（長×寬×高）：200mm×120mm×90mm
支架尺寸（長×寬×高）：100mm×100mm×55mm
重量：流量計+支架：2.15kg
工作溫度：-30℃-80℃
貯存溫度：-40℃-80℃

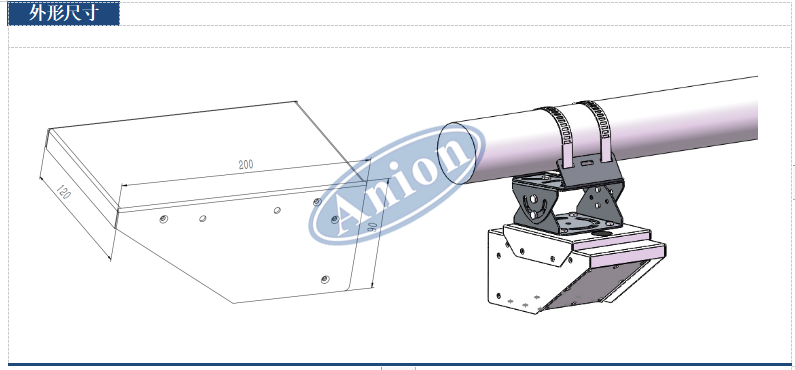

五、外形尺寸

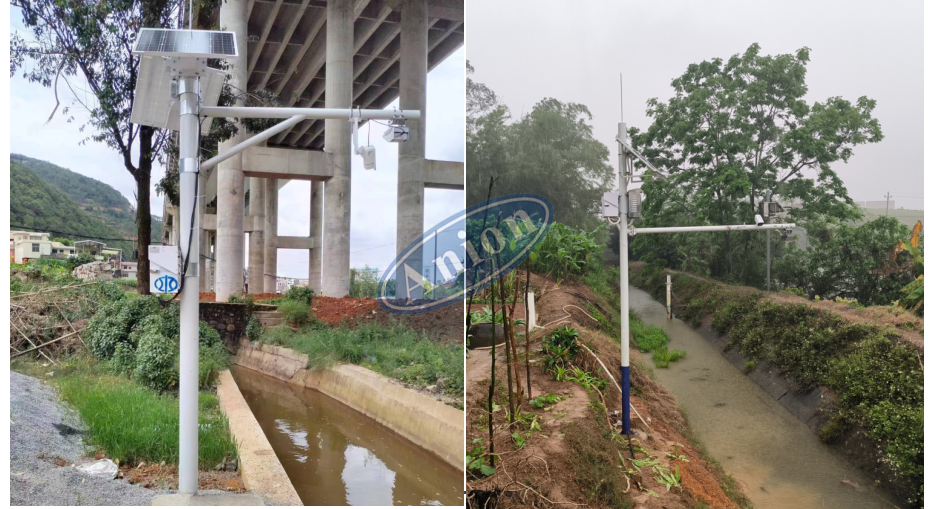

六、案例展示
